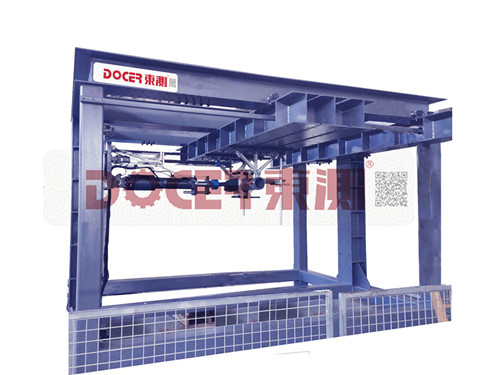

PWS-40電子式兩通道抗震支吊架動靜態試驗系統
PWS-40電子式兩通道抗震支吊架動靜態試驗系統，主要用于對抗震支吊架進行循環加載測試與疲勞性能測試。根據需要，也可用于其他種類構件、結構件的動靜態試驗。
試驗系統主要由主機臺架、懸掛橫梁、電動缸、電缸安裝板及升降系統、變形測量系統、試驗工裝、控制部分等組成。
滿足標準：GB/T 37267-2018中循環加載性能和疲勞性能試驗要求。
通道一最大試驗力 | 40kN |
通道二最大試驗力 | 1kN |
試驗力示值精度 | 2%-100%FS,各點均為±1.0% |
試驗力動態示值波動度 | ±0.5%FS |
位移傳感器 有效量程 | 200mm |
位移測量精度 | 優于示值的±0.5% |
加載速度 | 通道一最大0.1Hz，±50mm;通道二最大3Hz，±20mm |
控制方式 | 具有力、變形、位移（速度）三種閉環控制功能，可實現恒負荷、恒變形及應力速率、應變速率控制，并要求在試驗過程中實現無沖擊轉換； |
護功保能 | 具有過載保護、限位保護功能，交流伺服調速系統與電機過流、過壓、超速、超扭矩、超溫保護。 |
