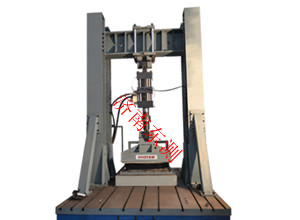

- 產品名稱： 電液伺服車輛牽引座疲勞試驗系統
該產品采用電液伺服控制技術，選用INSTRON公司Labtronic8800電液伺服控制器（全套德國進口），兩通道協調加載控制，滿足GB/T20069-2006《道路車輛牽引座強度試驗》，主要用于50號和90號牽引座的動態力學性能測試，根據需要亦可用于開展車輛其他部件、總成的動靜態力學性能測試。
主要規格、技術參數和技術指標
序號 | 項 目 | 主要規格、技術參數和技術指標 | 備注 |
1 | 試驗平臺 | 3000×5200×2500（mm） | |
2 | 水平加載座可承受的動態試驗力 | ≧±300 kN | |
3 | 龍門架可承受的垂向動靜態試驗力 | ≧±1000 kN | |
4 | 伺服泵站流量 | 420L/min | |
5 | 控制系統 | Labtronic8800電液伺服控制器 | |
6 | 通道數量 | 2 | |
7 | 控制方式 | 各通道力、位移全數字PIDF閉環控制 | |
8 | 主要試驗波形 | 正弦波、三角波、方波、斜波等 | |
9 | 兩通道系統控制 | 相位差不超過2° | |
| | | |
